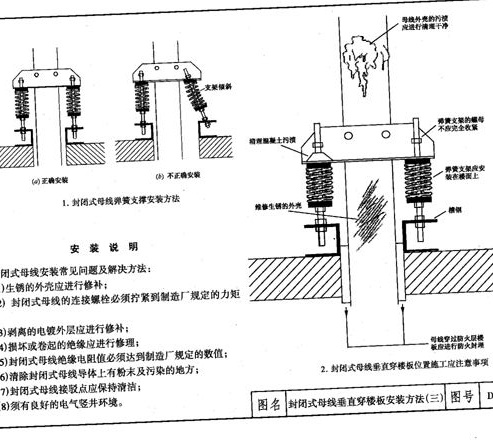

密集型 母線槽安裝圖集下載截圖

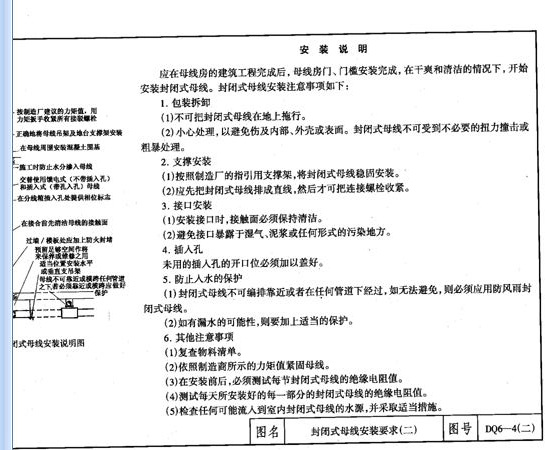

密集型母線槽安裝圖集下載截圖

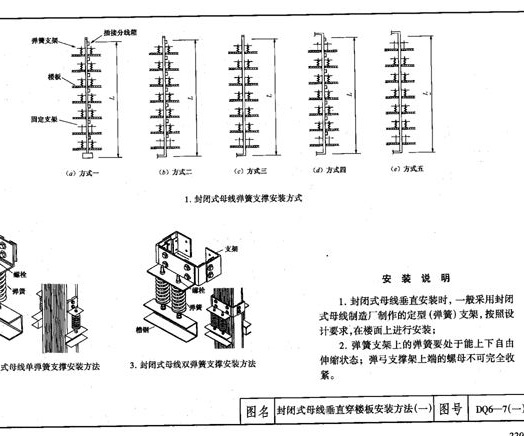

密集型母線槽安裝圖集下載截圖

 1、 根據 母線槽 終設計走向，確認其向上的障礙物及預留位置有無更改；要按設計圖和工程實際綜合確定,原則是不與大口徑管道、橋架有矛盾,盡量按直線 短路徑敷設至地面的距離不宜低于2.5m.與建筑物表面其他電氣線路和各種管道的 小凈距按國家現行標準。
2、 進行母線槽安裝現場的支架制作及安裝；
3、 進行安裝前的絕緣檢測；
4、 吊裝母線槽及段間連接；
5、 對前期安裝進行矯正、調整、檢查；
6、 對母線槽與配電設備（開關柜、變壓器等）連接；
7、 安裝插接箱等裝置；
8、 對母線槽系統進行電氣檢測
9、施工順序:母線槽檢查→測量定位→支吊架制作安裝→絕緣測試→母線槽拼接→相位校驗.

母線槽安裝施工質量應符合: 建筑工程施工質量驗收統一標準(GB50300-2001) , 建筑電氣工程施工質量驗收規范(GB50303-2002) , 智能建筑工程質量驗收規范(GB50339-2003)中的有關規定.
密集型母線槽安裝圖集下載地址: http://pan.baidu.com/s/1nvb7Jdf
